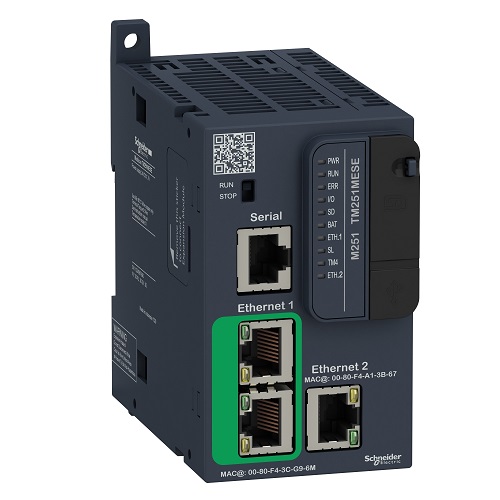

PLC Schneider Modicon M251 TM251MESE

PLC Schneider Modicon M251 TM251MESE

Spesifikasi lain tersedia atas permintaan

Kategori : PLC, PLC SCHNEIDER, SCHNEIDER
PLC Schneider Modicon M251 TM251MESE

Pengontrol logika Modicon M251- pilihan Anda untuk arsitektur modular dan terdistribusi, yang menghubungkan semuanya!
Modicon M251 dengan CANopen, Modbus TCP dan EtherNet/IP memungkinkan Anda terhubung dengan mudah ke SCADA, MES, ERP dengan kabel Ethernet standar dan bahkan melalui Wi-Fi. Tingkatkan kinerja mesin Anda dengan transfer data melalui Kartu SD, server web tertanam, dan banyak lagi. Dapatkan akses tak terbatas ke mesin Anda melalui Ethernet – di mana saja dan kapan saja dan sederhanakan perawatan dengan perangkat seluler apa pun melalui halaman visualisasi yang dirancang langsung di dalam EcoStruxure Machine Expert dan disimpan di server web PLC.

Dapatkan semua fleksibilitas yang Anda butuhkan dan hemat ruang di kabinet Anda:
Bus ekspansi Modicon TM3
Format sangat ringkas
Hingga 14 modul ekspansi cepat
Tingkatkan kinerja mesin Anda dengan transfer data yang kuat melalui Kartu SD, Server Web & FTP tertanam, dan banyak lagi:
Unduh Program
Pembaruan Firmware
22µs dengan instruksi
Ram 64MB dan Flash 128MB
Integrasi & pemeliharaan tidak pernah semudah ini – Anda terhubung ke mana saja melalui
Saluran serial dan port USB
CANopen, Modbus TCP, dan EtherNet/IP
Sakelar Ethernet tertanam dengan 2 port
Hingga 3 modul komunikasi
Pemrograman mesin yang intuitif dengan EcoStruxure Machine Expert – perangkat lunak unik untuk pengontrol Mesin EcoStruxure
Lingkungan yang tepat untuk setiap aspek alat berat Anda: Logika standar dan aman, desain gerak, dan konfigurasi HMI.
Bangun aplikasi Anda secara intuitif tidak seperti sebelumnya karena desain layar yang terorganisir
Hemat waktu rekayasa dengan menerapkan pustaka lengkap atau bahkan modul mesin baru berkat banyak templat yang telah ditentukan sebelumnya
Unduh proyek perangkat lunak Anda di semua perangkat hanya dengan satu klik.
EcoStruxure Machine Expert adalah salah satu konsep perangkat lunak berbasis alat yang paling modern dan kuat di pasaran!
Kontroler logika Modicon M251 adalah pengontrol Mesin EcoStruxure. EcoStruxure Machine™ dari Schneider Electric adalah solusi intuitif untuk otomatisasi alat berat dengan semua fitur dan fungsi yang Anda perlukan untuk membuat alat berat yang akan meningkatkan laba Anda. Dari desain dan pengembangan, hingga commissioning dan pemeliharaan, EcoStruxure Machine adalah solusi pembangunan mesin lengkap dengan manfaat di sepanjang siklus hidup alat berat.

range of product Modicon M251
product or component type Logic controller
[Us] rated supply voltage 24 V DC
Complementary
maximum number of I/O expansion module 7 (local I/O-Architecture)
14 (remote I/O-Architecture)
supply voltage limits 20.4…28.8 V
inrush current 50 A
power consumption in W 32.6…40.4 W (with max number of I/O expansion module)
memory capacity 8 MB for program
64 MB for system memory RAM
data backed up 128 MB built-in flash memory for backup of user programs
data storage equipment <= 16 GB SD card (optional)
battery type BR2032 lithium non-rechargeable, battery life: 4 year(s)
backup time 2 years at 25 °C
execution time for 1 KInstruction 0.3 ms for event and periodic task
0.7 ms for other instruction
execution time per instruction 0.022 µs
application structure 4 cyclic master tasks
8 event tasks
3 cyclic master tasks + 1 freewheeling task
8 external event tasks
realtime clock With
clock drift <= 60 s/month at 25 °C
integrated connection type USB port with mini B USB 2.0 connector
Non isolated serial link serial with RJ45 connector and RS232/RS485 interface
Dual-port Ethernet 1 with RJ45 connector
Ethernet port Ethernet 2 with RJ45 connector
supply (Serial)serial link supply: 5 V, <200 mA
transmission rate 1.2…115.2 kbit/s (115.2 kbit/s by default) for bus length of 15 m for RS485
1.2…115.2 kbit/s (115.2 kbit/s by default) for bus length of 3 m for RS232
480 Mbit/s for bus length of 3 m for USB
communication port protocol USB port: USB – SoMachine-Network
Non isolated serial link: Modbus master/slave – RTU/ASCII or SoMachine-Network
port Ethernet Ethernet 1 marking 10BASE-T/100BASE-TX – 2 copper cable
Ethernet 2 marking 10BASE-T/100BASE-TX – 1 copper cable
web services Web server
communication service Downloading
IEC VAR ACCESS
Modbus TCP client
Modbus TCP server
Modbus TCP slave device
Monitoring
NGVL
Programming
Updating firmware
SMS notifications
DHCP client (Eth1)
DHCP server (Eth2)
Ethernet/IP originator (Eth2)
Ethernet/IP target (Eth1, Eth2)
Ethernet/IP scanner (Eth2)
Modbus TCP I/O Scanner and Messaging (Eth2)
FDR
FTP client/server
SNMP client/server
SQL client
Send and receive email from the controller based on TCP/UDP library
Web server (WebVisu & XWeb system)
OPC UA server
DNS client
maximum number of connections 8 Modbus server
8 Modbus client
16 Ethernet/IP target
4 FTP server
10 web server
8 SoMachine protocol
number of slave 16 EtherNet/IP:
64 Modbus TCP:
cycle time 10 ms 16 EtherNet/IP
64 ms 64 Modbus TCP
local signalling 1 LED (green) for PWR
1 LED (green) for RUN
1 LED (red) for module error (ERR)
1 LED (red) for I/O error (I/O)
1 LED (green) for SD card access (SD)
1 LED (red) for BAT
1 LED (green) for SL
1 LED (red) for bus fault on TM4 (TM4)
1 LED (green) for Ethernet activity (ETH1)
1 LED (green) for Ethernet activity (ETH2)
electrical connection Removable screw terminal blockpower supply (pitch 5.08 mm)
insulation Non-insulated between supply and internal logic
Between supply and ground at 500 V AC
marking CE
surge withstand 1 kV shielded cable common mode conforming to EN/IEC 61000-4-5
1 kV power lines common mode conforming to EN/IEC 61000-4-5
0.5 kV power lines differential mode conforming to EN/IEC 61000-4-5
mounting support Top hat type TH35-15 rail conforming to IEC 60715
Top hat type TH35-7.5 rail conforming to IEC 60715
plate or panel with fixing kit
height 90 mm
depth 95 mm
width 54 mm
net weight 0.22 kg
