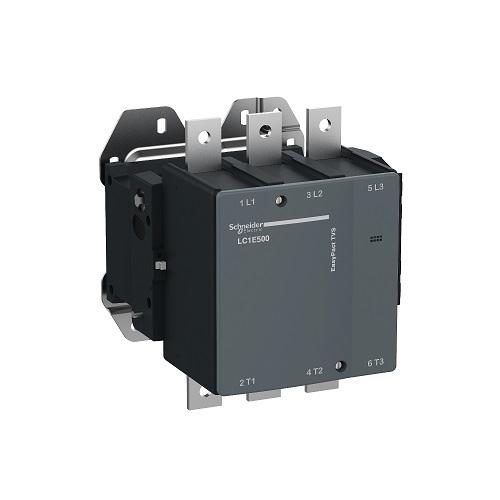

Kontaktor Schneider EasyPact TVS 3P 500A
Spesifikasi lain tersedia atas permintaan
Kontaktor Schneider EasyPact TVS 3P 500A
Fitur
Rangkaian EasyPact TVS, termasuk kontaktor, relai kontrol, relai kelebihan beban termal, dan pemutus sirkuit, dirancang untuk mengontrol dan melindungi beban motor pada aplikasi umum.
Kontaktor dari 6 hingga 630A
2,2 kW hingga 335 kW (AC3/400 V)
3 tiang
kontrol AC
Kontak bantu tertanam
Relai beban berlebih termal
Rangkaian lengkap menawarkan pemasangan langsung opsional di bawah kontaktor
Kelas 10A
Kepatuhan RoHS
Relai kendali
Pilih dari tiga kombinasi jenis kontak:
2 NO/2 NC, 3 NO/1 NC, 4 NO
Pemutus Sirkuit Perlindungan Motor
Satu ukuran dari 0,37 hingga 15 Kw
Lebar = 44,5 mm
Kapasitas pemutusan Icu hingga 100 kA
Manfaat
Rangkaian EasyPact TVS memberi Anda keseimbangan sempurna dari kinerja yang Anda butuhkan, dengan kesederhanaan pemilihan, pembelian dan penyimpanan, dan dengan fleksibilitas yang diperluas.
Aplikasi
Rangkaian starter motor EasyPact TVS mencakup aplikasi umum.
| range | EasyPact |
|---|---|
| product name | EasyPact TVS |
| product or component type | Contactor |
| device short name | LC1E |
| contactor application | Motor control Resistive load |
| utilisation category | AC-3 AC-1 |
| poles description | 3P |
| power pole contact composition | 3 NO |
| [Ue] rated operational voltage | Power circuit: <= 690 V AC 50/60 Hz |
| [Ie] rated operational current | 500 A (at <55 °C) at <= 440 V AC AC-3 for power circuit 700 A (at <55 °C) at <= 440 V AC AC-1 for power circuit |
| motor power kW | 147 kW at 220…230 V AC 50/60 Hz 250 kW at 380…400 V 280 kW at 415 V 295 kW at 440 V 335 kW at 500 V 355 kW at 660…690 V |
| control circuit type | AC at 50/60 Hz |
| [Uc] control circuit voltage | 220 V AC 50/60 Hz |
| height | 400 mm |
| width | 233 mm |
| depth | 232 mm |
| net weight | 11.35 kg |
