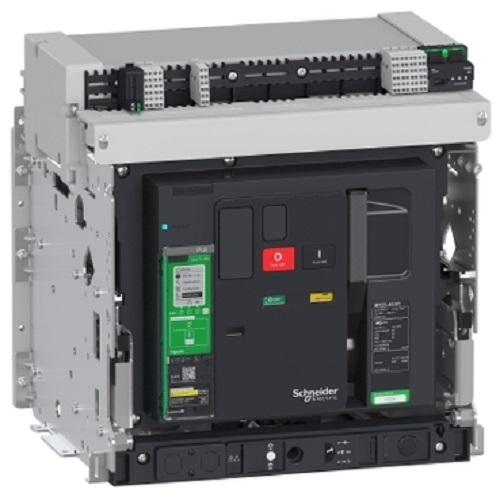

ACB Schneider Masterpact MTZ2/3 Tipe H1

• Arus nominal : 800A s/d 6300A.
• Kapasitas Pemutusan : 66 kA s/d 100 kA pada 380/440V.
• lcu = Ics = Icw(1sec) = 66kA (800-4000A) dan 100kA (5000-6300A).
• Full Discriminasi sampai downstream breaker Kapasitas Pemutusan (grafik tersedia).
• Upgrade Anytime, Anywhere dengan MTZ Digital Modules (halaman 7-23).
• Zone selective interlocking (ZSI) dengan 2.0X/5.0X/6.0X
• Trip unit Micrologic 2.0X, memiliki 3 setelan :
– long time protection (proteksi beban lebih) : lr = 0.4 ln s/d In dengan 9 setelan.
– time delay untuk long time protection (tr
).

– instantaneous protection (proteksi hubung singkat) : lsd = 1.5 Ir s/d 10 lr dengan 9 setelan.
Dual settings functions
Class 1 embedded Metering: current, voltage, active/reactive/apparent Power & Energy, power Factor,
Frequency, Unbalance dan THD voltage & current
• 3 atau 4 pole, fixed atau drawout type.
• Memenuhi standar IEC 60947-2.
• Dinilai penuh netral dengan perlindungan inbuilt
